Tungt-vendecenter

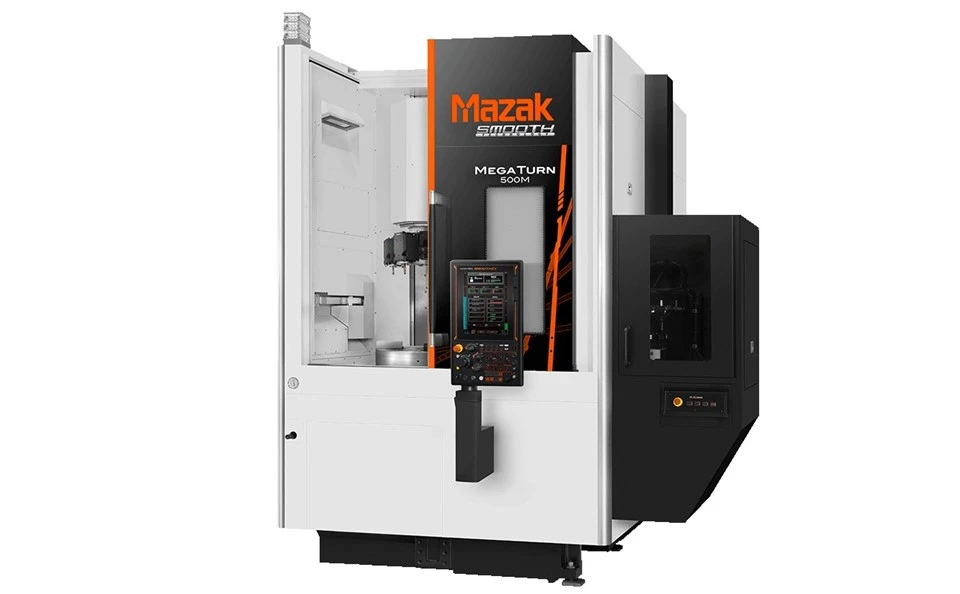

Mazak MEGA TURN-serien repræsenterer det absolutte toppunkt i Mazaks bearbejdningsportefølje, der omfatter gigantiske vertikale drejebænke (VTL'er) og vertikale bearbejdningscentre (VMC'er) designet til verdens største og tungeste emner. Som navnet utvetydigt angiver, er der tale om "mega" maskiner, konstrueret til komponenter, hvor dimensioner måles i meter, vægte i ti eller hundreder af tons, og tolerancer er kritiske på trods af den massive skala. De er uundværlige i sektorer som vedvarende energi (vindmøllenav og -lejer), elproduktion (hydroelektriske turbinekomponenter, generatorringe), marine (store propellernav), minedrift og tung ingeniørvirksomhed (presserammer, store matricer).
Kernearkitekturen i en MEGA TURN VTL har et lodret orienteret, roterende arbejdsbord (patron eller frontplade), hvorpå det kolossale emne er monteret. Skæreværktøjerne er monteret på en tværskinne, der bevæger sig lodret (Y--aksen) og på værktøjscylindre eller sidehoveder, der bevæger sig vandret (X--aksen). Denne lodrette konfiguration er ideel til meget store, flade eller korte cylindriske dele, fordi tyngdekraften arbejder for at sikre emnet fast til bordet, og spånfaldet-væk er fremragende. Bordene er enorme, i stand til at holde og rotere utrolig tunge belastninger med høj præcision takket være hydrodynamiske eller hydrostatiske lejesystemer.
Stivhed er hinsides altafgørende; det er den definerende egenskab. Hele maskinens struktur-base, søjle, tværskinne-er konstrueret af massive, spændingsfrie-sektioner af støbejern eller fremstillet stål, designet til at modstå afbøjning under de enorme skærekræfter, der kræves til at bearbejde hårdt stål eller store støbegods. De vigtigste drivmotorer er enormt kraftfulde og giver det drejningsmoment, der er nødvendigt for at rotere multi-tons arbejdsemner og drive skæreværktøjer med stor-diameter.
MEGA TURN-maskiner er i sagens natur multitasking.- En standardkonfiguration omfatter flere værktøjsstolper: typisk en højre-- og venstre--håndscylinder på tværskinnen og ofte uafhængige sidehoveder. Disse kan fungere samtidigt på forskellige områder af delen, hvilket drastisk reducerer cyklustiden. Drevet værktøj (spændende fræsespindler) kan integreres i disse stempler, hvilket muliggør fuldstændige dreje-fræseoperationer. Dette betyder, at et vindmøllelejesæde kan drejes, vendes, bores og få sine bolthuller fræset-alt i en enkelt opsætning på én maskine.
Styringen styres af et kraftfuldt, ofte dobbelt-MAZATROL CNC-system, der er i stand til at håndtere den komplekse kinematik af flere værktøjsstolper og spændingsførende spindler samtidigt. Programmeringsunderstøttelse til stor-bearbejdning og værktøjsstyring er afgørende.
På grund af omfanget er disse maskiner ofte en del af en specialudviklet-celle. Dellæsning udføres af gigantiske traverskraner, og maskingraven og fundamentet er betydelige anlægsprojekter. Integration med-procesmåle- og værktøjsindstillingssystemer er fælles for at sikre nøjagtighed over dages-lange bearbejdningscyklusser.
Afslutningsvis er Mazak MEGA TURN mere end et værktøjsmaskine; det er et skelsættende stykke industrielt kapitaludstyr. Det muliggør fremstilling af de grundlæggende komponenter i moderne infrastruktur. Ved at kombinere uovertruffen størrelse, heroisk stivhed og sofistikerede multi-multi-tasking-kapaciteter giver det producenterne mulighed for at færdiggøre massive komponenter med et niveau af nøjagtighed og effektivitet, som ville være umuligt gennem flere opsætninger eller på mindre egnet udstyr.
